產品概述：

實施電力變壓器故障診斷，對于提高整個電力系統安全運行的可靠性是非常必要的。變壓器存在局部過熱或局部放電時，故障部位的絕緣油或固體絕緣物將會分解出小分子烴類氣體（如CH4、C2H6、C2H4、C2H2等）和其他氣體（如H2、CO、CO2等）。上述每種氣體在油中的濃度和油中可燃?xì)怏w的總濃度（TCG）均可作為變壓器設備內部故障診斷的指標。

  一直以來油中溶解氣體采用氣相色譜法分析作為故障診斷的常用方法來判斷浸油類電力設備的運行狀況。其主要優點是能夠提供油中溶解的各種氣體濃度的定量分析。但其操作過程復雜，需要大量熟練的專業人員進行跟蹤檢測分析。另外，為了使氣相色譜能夠穩定地工作，需要較長的準備時間（一般需提前十幾個小時通載氣使氣流穩定），從而導致較高的運行管理費用。隨著我國電力向大電網、大機組、高容量、高電壓等級的迅猛發展，對關鍵電力設備運行狀態的實時把握提出越來越高的技術要求，變壓器油色譜在線監測從本質上改變了傳統的變壓器油監測方式，不但提高了企業管理運營效率，也有效保障了變壓器運行的安全可靠性。

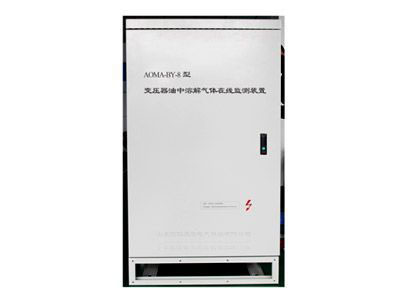

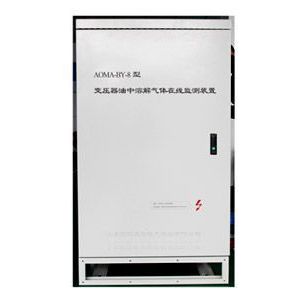

CZBY-7變壓器油色譜在線監測系統是珠海原銘電力設備有限公司在傳統色譜分析技術基礎上經過不斷的實驗和完善，結合國際色譜分析技術新成果，吸收國內外變壓器油色譜在線監測系統的現場運行經驗，研究開發的新一代變壓器油色譜在線監測產品，可同時檢測H2、CO、CH4、C2H6、C2H4、C2H2、CO2等七種故障特征氣體，并能輔助實現油中微水的實時檢測。通過對故障特性氣體的分析診斷，能及時捕捉到變壓器故障信息，科學指導設備運行檢修。

技術參數：

檢測原理: 同時檢測H2、CO、CO2、CH4、C2H6、C2H2、C2H4，可配套檢測微水

脫氣方法: 電磁激振與平板膜滲透脫氣

分離方法: 專用單一色譜柱

檢測方式: 專用單一氣敏傳感器

進樣方式: 數字自動定量進樣

溫度控制: 雙回路恒溫控制

數據采集: 可調電路設計，自動捕峰和出峰分段增益

通信方式: RS485、TCP/IP、GPRS

網絡協議: 支持TCP/IP網絡協議，支持遠程監測與遠程維護

顯示方式: 報表/趨勢圖/增量分析，數據可并入用戶監控網絡

顯示內容: H2、CO、CO2、CH4、C2H6、C2H2、C2H4、TCG

報警方式: 任意設定濃度、增量報警值；聲/光報警；報警信號就地遠傳

分析周期: 系統默認24小時/次，不低于４小時，由用戶設定

數據存儲: 20年

控溫精度: ±0.1℃

環境溫度: -40℃～+85℃

相對濕度: 5-95%，無冷凝

日溫差: 32℃

日照強度: 1kW/m?2(風速0.5m/s)

海拔高度: ＜4000m

污穢等級: 外絕緣爬電比距25mm/kv

覆冰厚度: 20mm(風速不大于15m/s時)

通訊距離: RS485為1200M以內。其它無限制

工作電源: 交流220V±10%，50Hz

載    氣: 99.999%氮?dú)猓瑝毫?.12-0.25Mpa

安裝尺寸: 580（寬）×1500（高）×380（深）mm

抗 振 動: 5-17Hz，0.1" 雙峰位移；17-640Hz，1.5G峰-峰加速度

抗 沖 擊: 加速度：10G峰-峰

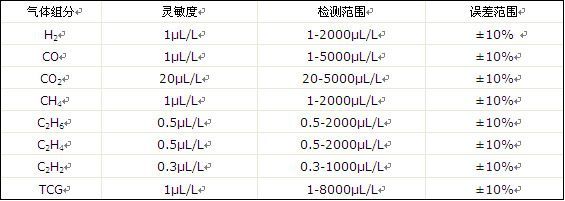

檢測指標：
